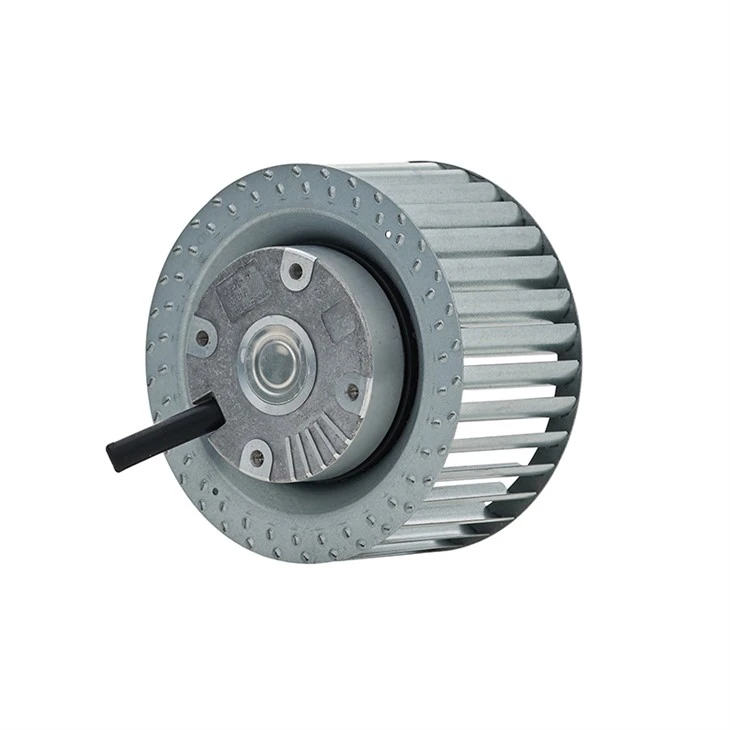

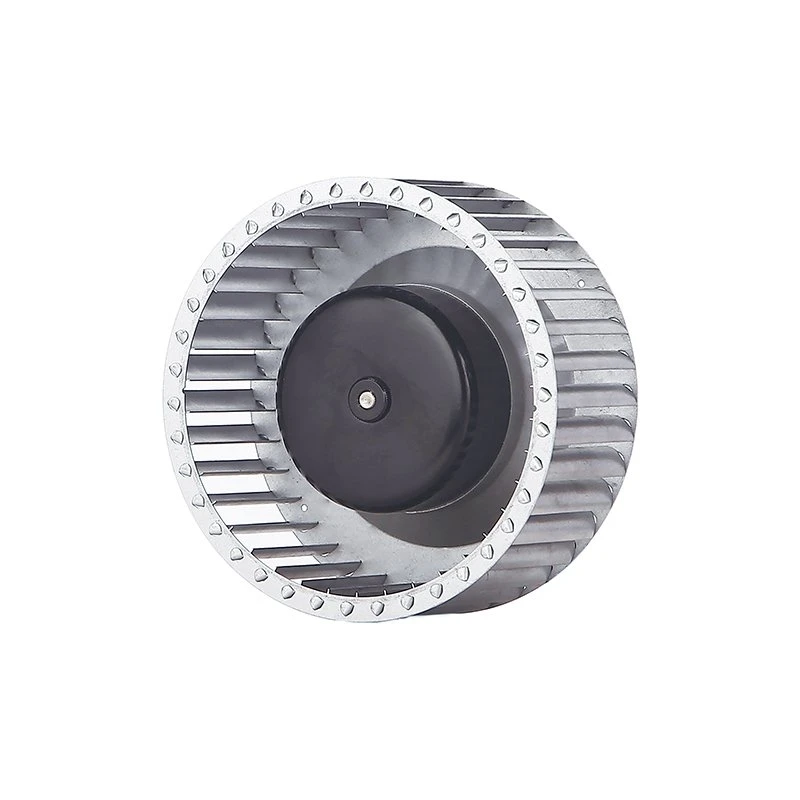

PBM Motor and Fan (Suzhou) Co., Ltd. je jedan od najpouzdanijih proizvođača i dobavljača 108 mm ec-dc naprijed zakrivljenog centrifugalnog ventilatora pf3n108b24h u Kini. Uz bogato iskustvo, posvećeni smo pružanju visokokvalitetnih prilagođenih proizvoda po konkurentnim cijenama. Ako ćete kupiti premium 108 mm ec-dc naprijed zakrivljeni centrifugalni ventilator pf3n108b24h, dobrodošli da dobijete cjenik iz naše tvornice.
Opći karakteri
|
1-1 |
Nazivni napon |
24 VDC |
|
1-2 |
Radni napon |
16~28 VDC |
|
1-3 |
Nazivna brzina |
2730 RPM |
|
1-4 |
Ulazna struja |
2.0 A |
|
1-5 |
Input Power |
48 W |
|
1-6 |
Protok zraka |
135,36 CFM / 230 M³/H |
|
1-7 |
Statički pritisak |
1,22 inH2O / 304 Pa |
|
1-8 |
Akustični šum |
65 dB(A) |
|
1-9 |
Očekivano trajanje života |
50.000 sati (L10) U prostoriji od 40 stepeni, vlažnost 15%~65%RH. |
|
1-10 |
Klasa izolacije |
Klasa B |
|
1-11 |
Zaštita motora |
Zaštita zaključanog rotora Zaštita polariteta Mogućnost automatskog ponovnog pokretanja |
|
1-13 |
Kontrola brzine |
Kontrolni ulaz 0~10VDC / PWM |
|
1-14 |
Vrsta zaštite |
IP44 |
|
1-15 |
Izlaz signala |
FG (generator frekvencije) |
Mehanički karakteri
|
2-1 |
Dimenzija |
Ø108 mm X 66 mm (vidi crtež sa dimenzijama) |
|
2-2 |
Materijal impelera |
Pocinkovana metalna školjka |
|
2-3 |
Broj oštrica |
34 |
|
2-4 |
Sistem ležajeva |
NMB kuglični ležaj |
|
2-5 |
Lead Wire |
DC (AWG20 #) |
Environmental Characters
|
3-1 |
Radna temperatura |
-25 do 60 stepeni |
|
3-2 |
Temperatura skladištenja |
-40 stepeni do 75 stepeni |
|
3-3 |
Radna vlažnost |
5% do 90% RH |
|
3-4 |
Vlažnost skladištenja |
5% do 95% RH |
Kriva performansi
Uvjet testiranja:
Ulazni napon ---- Radni napon (24 VDC)
Temperatura-----Sobna temperatura
Vlažnost --------- 65% RH
Konturni crtež
Napomena:
1. Priključni vod: DC (4×AWG20#)
2.DC: crveni=napon ulaz 24VDC, žuti=0-10VDC/PWM, bijeli=FG, plavi=GND;
